المبرد بالماء اللولبي المغمور بالمياه

تبريد عالي الكفاءة للتطبيقات الصناعية الكبيرة

تم تصميم المبرد اللولبي المغمور بالمياه NUOLAN من أجل سعة كبيرة أنظمة التبريد الصناعية تتطلب كفاءة عالية وتشغيلًا موثوقًا وتبريدًا مستمرًا على المدى الطويل.

يضم أ ضاغط لولبي مزدوج شبه محكم ومبخر مغمور عالي الكفاءة، توفر الوحدة أداءً ممتازًا في نقل الحرارة وتبريدًا مستقرًا في ظل ظروف التشغيل الصعبة.

انها مناسبة خاصة ل مصانع التصنيع الكبيرة وأنظمة التبريد المركزية والعمليات الصناعية المستمرة مع أحمال تبريد عالية وساعات تشغيل طويلة.

اتصل بنا

السابق:مبرد لولبي صناعي مبرد بالماء التالي:مبرد برغي الفيلم المتساقط ذو التردد المتغير

الوصف
仕様
التطبيق
دراسة حالة
الأسئلة الشائعة

1. الميزات الرئيسية

①　المبخر المغمور عالي الكفاءة

يسمح المبخر المغمور لغاز التبريد بإحاطة أنابيب نقل الحرارة، مما يزيد من سطح نقل الحرارة الفعال ويحسن كفاءة التبادل الحراري.

②　تبريد فعال للأحمال الكبيرة

مصمم لأنظمة التبريد ذات السعة المتوسطة والكبيرة، خاصة عندما يكون الطلب على التبريد مرتفعًا ومستمرًا نسبيًا.

③　عملية مستقرة وموثوقة

يوفر الضاغط اللولبي المزدوج شبه المحكم ونظام التبريد الأمثل أداءً موثوقًا للتطبيقات الصناعية الصعبة.

④　التحكم الذكي

يقوم التحكم المعتمد على PLC بإدارة المبرد تلقائيًا وفقًا لظروف التشغيل، بينما تساعد حماية السلامة المتكاملة على ضمان التشغيل المستقر والآمن.

⑤　فصل الزيت وإعادته بشكل مثالي

يساعد نظام فصل الزيت وإعادته المخصص في الحفاظ على تزييت الضاغط مع تقليل تأثير دوران الزيت على أداء نقل حرارة المبخر.

⑥　استرداد الحرارة الاختياري

ويمكن استرداد جزء من حرارة المكثف لإنتاج ما يقرب من 30-52 درجة مئوية من الماء الساخن، مما يوفر خيارًا إضافيًا لاستخدام الطاقة في العمليات الصناعية.

2. لماذا تختار المبرد اللولبي المغمور؟

بالمقارنة مع المبرد اللولبي التقليدي المبرد بالماء، فإن الفرق الرئيسي هو تصميم المبخر المغمور.

يوفر التكوين المغمور نقلًا أكثر فعالية للحرارة من مادة التبريد إلى الماء وهو مفيد بشكل خاص للتطبيقات التي تتطلب:

قدرة تبريد عالية · ساعات تشغيل طويلة · تبريد مركزي · كفاءة عالية في استخدام الطاقة

للتبريد الصناعي العام، قد يكون المبرد اللولبي القياسي المبرد بالماء خيارًا أكثر اقتصادا. بالنسبة لأحمال التبريد الكبيرة والمشروعات التي تمثل فيها كفاءة التشغيل على المدى الطويل أولوية، يوفر تكوين اللولب المغمور إمكانات كفاءة أكبر.

3. خيار استعادة الحرارة

يمكن تجهيز المبرد بنظام استرداد الحرارة للاستفادة من جزء من حرارة المكثف التي قد يتم رفضها.

يمكن استخدام الحرارة المستردة من أجل:

عملية التسخين المسبق · تنظيف المعدات · عمليات الإنتاج · الماء الساخن منخفض الحرارة

وهذا يسمح للنظام بتوفير التبريد مع الاستفادة بشكل أفضل من الطاقة الحرارية المتاحة.

4. التحكم الذكي والحماية

يقوم نظام التحكم بمراقبة ظروف التشغيل الرئيسية ويوفر وظائف حماية متعددة، بما في ذلك:

حماية الضغط العالي/المنخفض
حماية الزائد للضاغط
حماية ضغط الزيت
حماية درجة حرارة التفريغ
حماية تدفق المياه
حماية ضد التجمد
فقدان المرحلة وحماية تسلسل المرحلة

تتوفر وظائف المراقبة والاتصال عن بعد لإدارة المصنع المركزية.

5. التكوين المرن

يمكن تخصيص النظام وفقاً لمتطلبات المشروع، بما في ذلك:

درجة حرارة الماء المبرد
قدرة التبريد
اختيار المبردات
نظام استعادة الحرارة
المراقبة عن بعد
التكوين الكهربائي
تكوين مقاوم للتآكل
تكوين مقاوم للانفجار

يعتمد التكوين النهائي على ظروف التشغيل المحددة ومتطلبات المشروع.

يمكن تخصيص قدرة التبريد، ودرجة حرارة الماء المبرد، وظروف الماء المكثف، وغاز التبريد وغيرها من المعالم وفقًا للتطبيق.

لاختيار النموذج المناسب، يرجى تقديم:

قدرة التبريد · إمدادات المياه المبردة / درجة حرارة العودة · ظروف الماء المكثف · بيئة التشغيل

يمكن لمهندسينا أن يوصيوا بالتكوين المناسب بناءً على متطلبات التبريد الفعلية لديك.

مواصفات المبرد اللولبي المغمور بضاغط واحد كمرجع:

نموذج	NLSW	300 م	360 م	400 م	470 م	540 م	610 م	710 م	830 م	940 م	1150 م	1350 م	1550 م
قدرة التبريد	كيلوواط	351	416	458	545	630	708	825	967	1090	1336	1574	1799
	سعر حراري / ساعة (x10 ^ 4)	30.2	35.8	39.4	46.9	54.2	60.9	70.9	83.2	93.7	114.9	135.4	154.2
	ر.ت	100	118	130	155	179	201	235	275	310	380	448	512
ضاغط	النموذج	ضاغط شبه محكم مزدوج غير متماثل متطور
	طاقة مدخلات التبريد	68	81.7	90.8	105.5	120.9	134	154.4	181.9	204.6	249.6	292.5	330.8
	التبريد التشغيل الحالي	116	140	155	180	207	229	264	311	350	427	500	566
	التحكم في السعة	0-33-66-100%(33% لبدء التشغيل)
	واجهة الأنابيب	DN100	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
مكثف	معدل تدفق مياه التبريد	72	85	94	111	129	144	168	197	222	272	320	365
	انخفاض ضغط الماء	50	50	55	55	60	60	60	65	65	70	70	70
	واجهة أنابيب المياه	DN100	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
المبخر	معدل تدفق المبردات	60	71	78	93	108	121	141	166	187	229	270	308
المبخر	انخفاض ضغط الماء	50	50	55	55	60	60	60	65	65	70	70	70
جهاز حماية السلامة		حماية من الجهد العالي والمنخفض، مضاد للتجمد، حماية من الحرارة الزائدة (مزدوج)، صمام الأمان، حماية من الحمل الزائد، تحت الطور، الطور العكسي، تحت الجهد، الجهد الزائد، حماية تدفق المياه، إلخ.
كريوجين		R22
البعد	لتر (مم)	3200	3600	3600	3600	3700	3700	3700	3700	3700	3800	3800	3800
	ث (مم)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1800	1800	1800
	ح (مم)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1930	1930	1930
قيمة الضوضاء	ديسيبل (أ)	67	67	67	68	69	70	70	71	71	72	73	73
الجودة الشاملة	كجم	2400	2600	2700	2800	2900	3000	3300	3500	3800	4000	4500	5000
وزن الجري	كجم	2850	3050	3200	3350	3400	3500	3650	3900	4200	4350	4900	5500

مواصفات المبرد اللولبي المزدوج الضاغط كمرجع:

نموذج	NLSW	600 مللي ثانية	720 مللي ثانية	800 مللي ثانية	940 مS	1080 مللي ثانية	1220 مللي ثانية	1420 مللي ثانية	1660 مللي ثانية	1880 مللي ثانية	2230 مللي ثانية	2700 مللي ثانية	3100 مللي ثانية
قدرة التبريد	كيلوواط	702	832	916	1090	1260	1417	1650	1934	2180	2673	3149	3598
	سعر حراري / ساعة (x10 ^ 4)	60.4	71.5	78.7	93.7	108.3	121.8	141.9	166.4	187.5	229.8	270.8	309.5
	ر.ت	200	237	260	310	358	403	469	550	620	760	896	1023
ضاغط	النموذج	ضاغط شبه محكم مزدوج غير متماثل متطور
	طاقة مدخلات التبريد	136	163.4	181.6	211	241.8	268	308.8	363.8	409.2	499	585	661.6
	التبريد التشغيل الحالي	233	279	311	361	413	458	528	622	700	854	1000	1131
	التحكم في السعة	0-16.5-33-49.5-66-82.5-100%(16.5% لبدء التشغيل) أو التعديل بدون خطوات
	واجهة الأنابيب	2 * DN100	2 * DN100	2 * DN100	2 * DN150	2 * DN150	2 * DN150	2 * DN150	2 * DN200	2 * DN200	2 * DN200	2 * DN250	2 * DN250
مكثف	معدل تدفق مياه التبريد	144	171	188	223	257	289	336	394	444	544	640	730
	انخفاض ضغط الماء	50	50	55	55	60	60	60	65	65	70	70	70
	واجهة أنابيب المياه	DN125	DN125	DN125	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN300	DN300
المبخر	معدل تدفق المبردات	120	143	157	187	216	243	283	332	374	458	540	617
المبخر	انخفاض ضغط الماء	50	50	55	55	60	60	60	65	65	70	70	70
جهاز حماية السلامة		حماية من الجهد العالي والمنخفض، مضاد للتجمد، حماية من الحرارة الزائدة (مزدوج)، صمام الأمان، حماية من الحمل الزائد، تحت الطور، الطور العكسي، تحت الجهد، الجهد الزائد، حماية تدفق المياه، إلخ.
كريوجين		R22
البعد	لتر (مم)	4365	4365	4420	4420	4420	4500	4800	5090	5090	5200	5200	5200
	ث (مم)	1290	1380	1480	1480	1540	1540	1700	1840	1840	1940	1940	1940
	ح (مم)	1550	1650	1750	1750	1750	1960	1980	2040	2040	2200	2200	2200
قيمة الضوضاء	ديسيبل (أ)	69	69	69	70	71	71	72	72	72	73	74	74
الجودة الشاملة	كجم	4800	5200	5400	5600	5800	6000	6600	7000	7600	8000	9000	10000
وزن الجري	كجم	5700	6100	6400	6700	6800	7000	7300	7800	6400	8700	9800	11000

شروط التقييم:

مدخل/مخرج الماء المبرد: 12 درجة مئوية / 7 درجات مئوية؛ مدخل/مخرج مياه التبريد: 30 درجة مئوية / 35 درجة مئوية؛ المبرد: R22/ R410/R134a / مبرد اختياري وفقًا لمتطلبات السوق. تم أخذ قياسات الضوضاء على مسافة 2 متر من أمام الوحدة الرئيسية على ارتفاع 1.5 متر، وتم حساب المتوسط من النقاط الأربع (الأمامية والخلفية واليسار واليمين). مصدر الطاقة القياسي هو 380 فولت، 50 هرتز، 3P؛ يمكن تخصيص المتطلبات الأخرى.

من هو المبرد اللولبي المغمور بالمياه؟

مصمم لمشاريع التبريد حيث تعد الكفاءة العالية وسعة التبريد الكبيرة والتشغيل المرن من الأولويات الرئيسية.

تبريد عالي الكفاءة
مثالية للعملاء الذين يتطلعون إلى تقليل استهلاك الطاقة وتكاليف التشغيل على المدى الطويل من خلال نقل الحرارة بكفاءة وتشغيل المبرد الأمثل.
أنظمة تبريد ذات سعة كبيرة
مناسب للمنشآت الصناعية الكبيرة وأنظمة التبريد المركزية التي تتطلب سعة كبيرة ومستقرة للمياه المبردة.
أحمال التبريد المتغيرة
يوصى به للتطبيقات التي يتغير فيها الطلب على التبريد على مدار اليوم. يمكن تعديل السعة وفقًا للحمل الفعلي، مما يساعد في الحفاظ على التشغيل الفعال في ظل ظروف التحميل الجزئي.
تكوين ضاغط فردي أو مزدوج
متوفر بضواغط مفردة أو مزدوجة لتتناسب مع قدرات التبريد المختلفة وأوضاع التحميل. يمكن أيضًا أن توفر تكوينات الضاغط المزدوج مرونة أكبر أثناء عملية التحميل الجزئي وتحسين تكرار النظام.
التبريد الصناعي المستمر
خيار عملي للمصانع والمنشآت التي تتطلب مياهًا مبردة مستقرة وموثوقة وموفرة للطاقة للتشغيل لساعات طويلة أو متواصلة.

التطبيق:

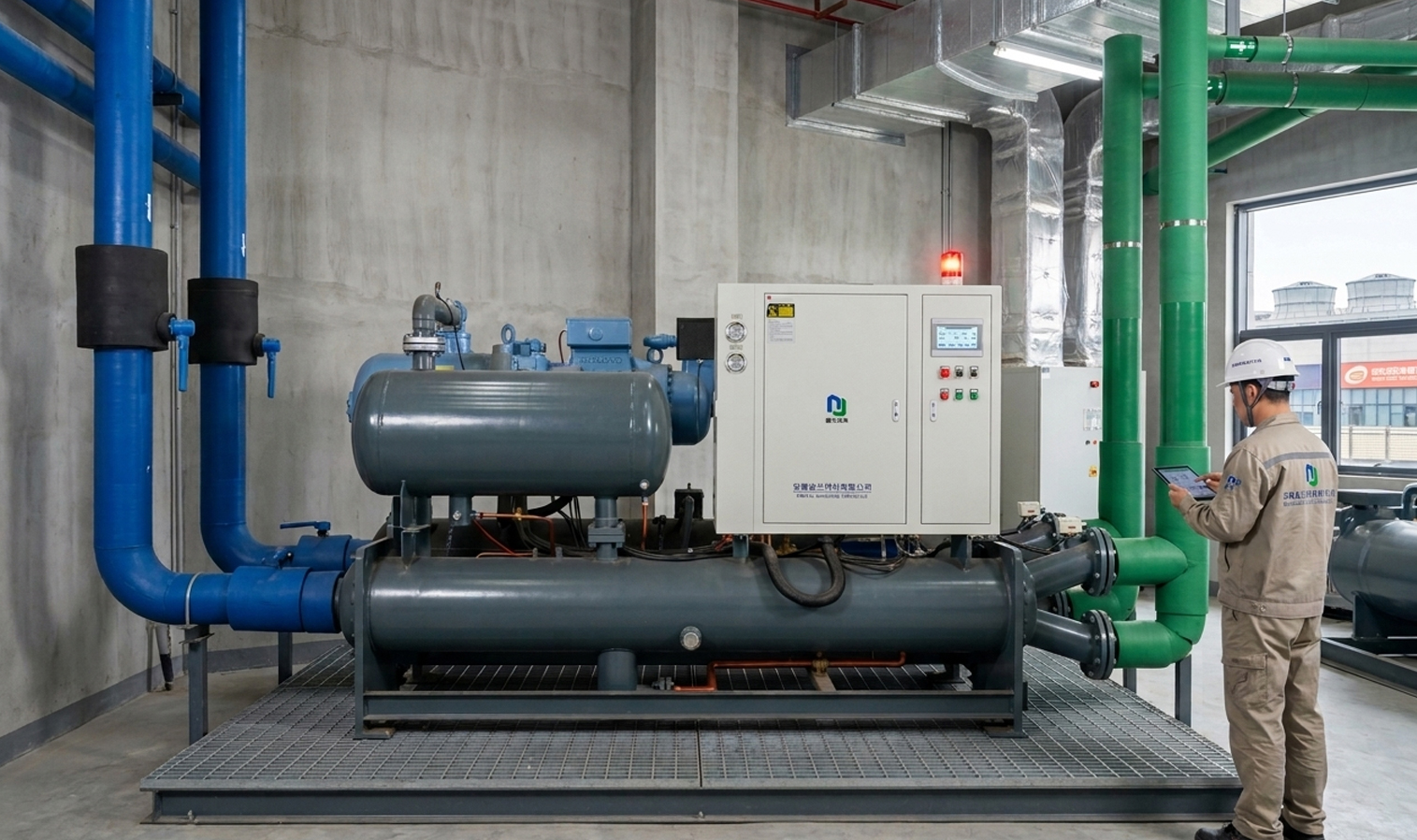

تبريد مبنى المكاتب في المصنع --- في سيتشوان، الصين

سعة التبريد:

500RT

الحل:

المياه المبردة المسمار غمرت المبرد

النتيجة:

تحكم ثابت في درجة الحرارة لمبنى المكاتب بأكمله (7 طوابق)

yvakqplu1789006460

1. ما الفرق بين المبرد اللولبي المغمور بالمياه والمبرد اللولبي القياسي المبرد بالماء؟

والفرق الرئيسي هو تصميم المبخر. يستخدم المبرد اللولبي المغمور مبخرًا مغمورًا، مما يوفر نقلًا أكثر فعالية للحرارة وإمكانات كفاءة أعلى، خاصة بالنسبة لأحمال التبريد الكبيرة وساعات التشغيل الطويلة.

2. هل المبرد اللولبي المغمور بالمياه مناسب للمصانع الكبيرة؟

نعم. إنها مناسبة بشكل خاص للمصانع الكبيرة ذات أنظمة المياه المبردة المركزية، وخطوط الإنتاج المتعددة، ومتطلبات التبريد المستمر.

3. هل يمكن للمبرد توفير الماء الساخن؟

نعم. يمكن لنظام استرداد الحرارة الاختياري استرداد حرارة المكثف لتوفير ما يقرب من 30 إلى 52 درجة مئوية من الماء الساخن، اعتمادًا على ظروف التشغيل.

4. هل النوع المغمور بالمياه أفضل دائمًا من المبرد اللولبي القياسي؟

ليس بالضرورة. يعتبر المبرد اللولبي القياسي المبرد بالماء مناسبًا للعديد من التطبيقات الصناعية العامة. يكون النوع المغمور أكثر ملاءمة عندما تكون سعة التبريد وساعات التشغيل الطويلة وكفاءة الطاقة من الاعتبارات الرئيسية.
