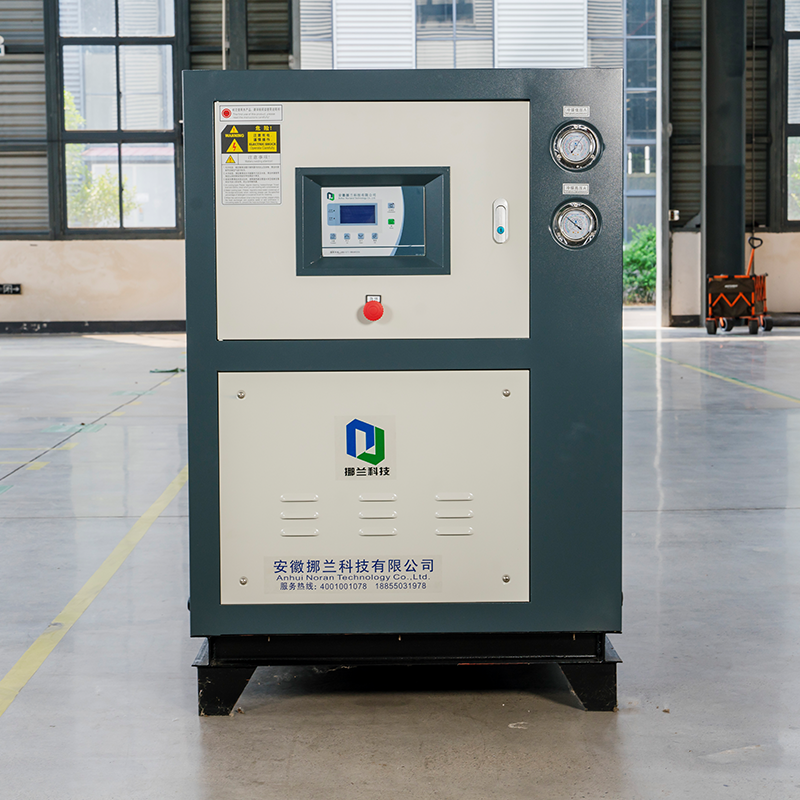

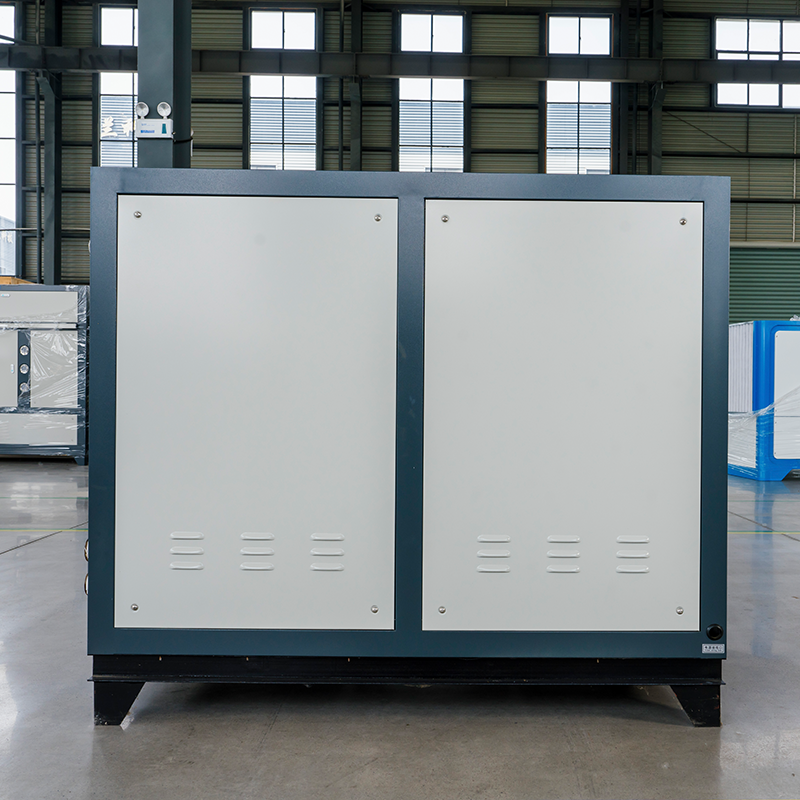

مبرد صناعي بدرجة حرارة منخفضة

موثوقة التبريد من -45 درجة مئوية إلى -10 درجة مئوية

توفر مبردات درجة الحرارة المنخفضة الصناعية من نوران استقرارًا تبريد درجات الحرارة المتوسطة والمنخفضة للعمليات الصناعية الصعبة. متوفر في تكوينات تبريد الهواء وتبريد المياه، يقومون بتزويد محاليل جلايكول الماء أو كلوريد الكالسيوم عند درجات حرارة من -45 درجة مئوية إلى -10 درجة مئوية.

تم تصميم النظام بمكونات تبريد موثوقة وتحكم دقيق في درجة الحرارة، مما يوفر أداء تبريد مستقرًا للتشغيل الصناعي المستمر.

الفوائد الرئيسية

-45 درجة مئوية إلى -10 درجة مئوية نطاق التبريد
خيارات تبريد الهواء وتبريد المياه
جلايكول الماء أو محلول التبريد CaCl₂
موثوقة semi-hermetic compressors
التحكم الرقمي الدقيق في درجة الحرارة
التبادل الحراري الفعال
عملية مستمرة مستقرة

اتصل بنا

السابق:مبرد خزانة مبرد بالماء التالي:لا منتج لاحق

الوصف
仕様
التطبيق
دراسة حالة
الأسئلة الشائعة

1. تبريد الهواء أو تبريد الماء

اختر تكوين المكثف وفقًا لظروف التثبيت ومتطلبات التبريد.

①　مبرد بدرجة حرارة منخفضة مبرد بالهواء

يستخدم نظام تبريد الهواء أنبوبًا نحاسيًا ومكثفًا بزعانف من الألومنيوم مع أنابيب موسعة ميكانيكيًا لنقل الحرارة بكفاءة وتبديد الحرارة بشكل موثوق.

مدمج · سهل التركيب · لا يتطلب برج تبريد

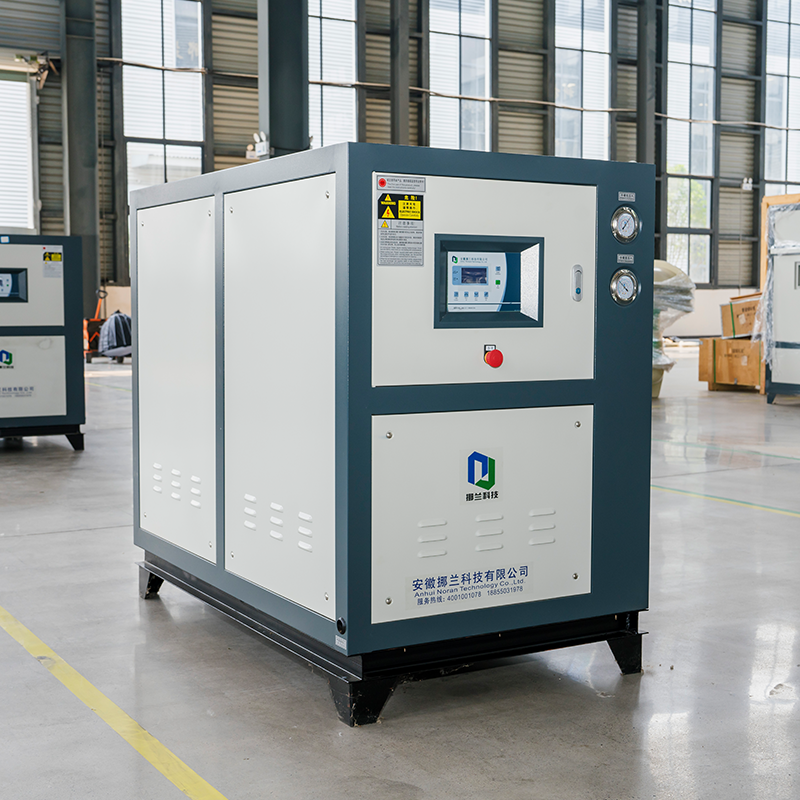

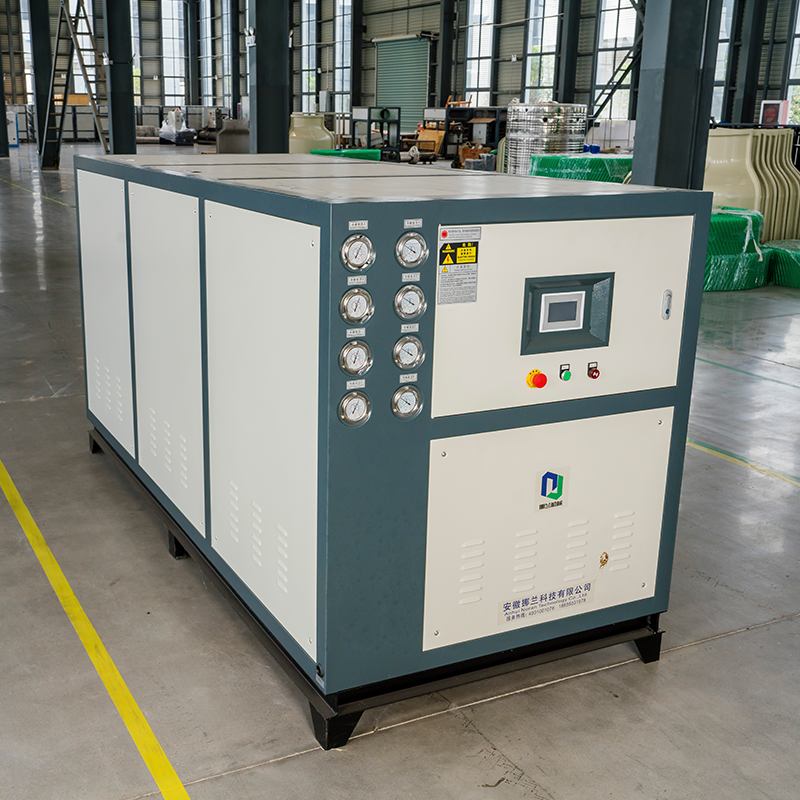

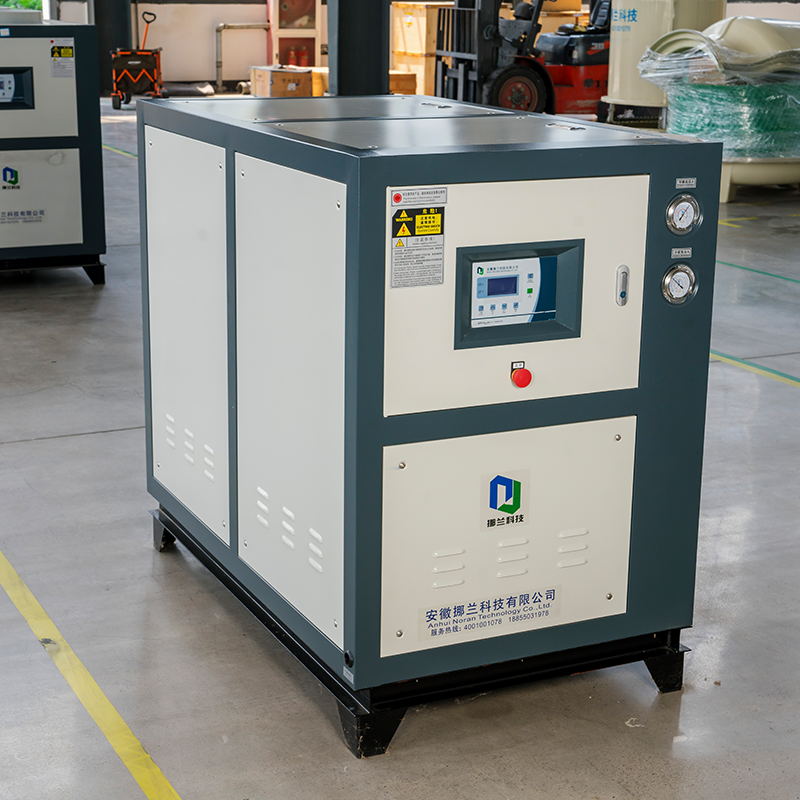

②　مبرد بدرجة حرارة منخفضة مبرد بالماء

يستخدم نظام التبريد المائي مكثفًا ذو غلاف وأنبوب من أجل التبادل الحراري الفعال وأداء التكثيف المستقر.

كفاءة عالية في نقل الحرارة · تشغيل مستقر · مناسب للتبريد المستمر

2. نظام تبريد موثوق

تم تصميمه بمكونات تبريد وكهرباء مختارة بعناية لضمان التشغيل الموثوق به في ظل ظروف درجات الحرارة المنخفضة.

أ. تقنية الضاغط المثبتة

تستخدم ضواغط شبه محكمة موثوقة من Copeland، وBitzer، وHanbell، وغيرها من العلامات التجارية المعروفة وفقًا لمتطلبات الطراز.

ب. التحكم الكامل في التبريد

تم دمج مكونات التبريد الرئيسية لتشغيل النظام بشكل مستقر، بما في ذلك:

جهاز التحكم بالضغط Danfoss · صمام التمدد · صمام الملف اللولبي · المقتصد · مجفف الفلتر · فاصل الزيت · زجاج الرؤية · صمام عدم الرجوع · صمام التوازن · ممتص الاهتزاز

ج. التحكم الكهربائي الموثوق

توفر المكونات الكهربائية من شنايدر وأجهزة التحكم الرقمية الدقيقة في درجة الحرارة تحكمًا مستقرًا وتنظيمًا دقيقًا لدرجة الحرارة.

3. التحكم المستقر في درجة الحرارة المنخفضة

يقوم نظام التحكم الدقيق في درجة الحرارة بمراقبة وسط التبريد بشكل مستمر ويحافظ على درجة حرارة العملية المطلوبة.

مراقبة درجة الحرارة
↓
التحكم في التبريد
↓
إزالة الحرارة
↓
إمدادات مستقرة من درجات الحرارة المنخفضة

يضمن الخزان المصنوع من الفولاذ المقاوم للصدأ ومضخة الدوران التوصيل المتسق لوسط التبريد إلى العملية.

نموذج	NLSW	درجة حرارة المخرج	05 د	08 د	12 د	16 د	20 د	25 د	30 د	40 د	50 د
قدرة التبريد الاسمية (KW)		-10 درجة مئوية	9.7	11.7	17.6	26.8	31.1	35.7	42.7	62.1	71.3
		-15 درجة مئوية	6.6	7.6	11.5	17.6	20.4	23.5	28.1	40.9	46.9
		-25 درجة مئوية	4.2	4.7	7.08	10.9	12.6	14.4	17.3	25.5	28.9
		-45 درجة مئوية	2.4	3.5	5.2	7.6	8.85	9.8	9.2	17.8	19.7
الجهد الكهربي			3/ن/بي AC380V/50 هرتز
ضاغط	النموذج		ضاغط مكبس أو ضاغط لولبي
	الكمية		1 مجموعة
	الطاقة (كيلوواط)	-15 درجة مئوية	4	5.9	8.9	11.9	13.8	15.8	18.9	27.3	31.6
		-25 درجة مئوية	3.46	4.9	7.6	10.3	12	13.7	16.4	24	27.5
		-35 درجة مئوية	2.84	4	6.1	8.4	9.7	11.2	13.4	19.5	22.3
		-45 درجة مئوية	2.2	3.3	4.8	6	7	8	9.6	13.9	16
قوة المضخة (كيلوواط)			0.25	0.37	0.55	0.75	1.1	1.1	1.5	2.2	2.2
المبردات			R22 (المبرد: R407C، R410A، R404A، R134a)؛ R22 (أخرى: R407C، R410A، R404A، R134a)
جرعات التبريد (كجم)			5	8.3	13	17	22	28	33	45	56
وضع التحكم			شاشة تعمل باللمس للتحكم في الحواسيب الصغيرة
وظيفة الحماية			تحذير المرحلة غير الكاملة/العكسية، حماية الجهد العالي والمنخفض، حماية التيار الزائد، تحذير نقص المياه، حماية التأخير وما إلى ذلك.
خزان المياه			اختياري
مكثف	النموذج		غلاف وأنبوب عالي الكفاءة، لوح من الفولاذ المقاوم للصدأ
	درجة حرارة المدخل/المخرج ℃		30/35
	تدفق المياه (م³/ساعة)		3	5	9	12	15	18	24	30	36
	البعد الواجهة		ZG1"	ZG1"	ZG1"	ZG1"	ZG1"	ZG1.5"	ZG1.5"	ZG2"	ZG2"
المبخر	النموذج		غلاف وأنبوب فعال أو لوح من الفولاذ المقاوم للصدأ
	درجة حرارة سائل التبريد		الحد الأدنى -65 درجة مئوية
	تدفق المياه (م³/ساعة)		1.6	2	3	4.6	5.3	6	7.5	11	12
	البعد الواجهة		ZG1"	ZG1"	ZG1"	ZG1"	ZG1"	ZG1.5"	ZG1.5"	ZG2"	ZG2"

ملحوظة:

* عند التشغيل في ظروف تتراوح من -10 إلى -45 درجة مئوية، يجب السماح بهامش 30% لمعدل تدفق مياه التبريد.

* درجة حرارة التبخر = درجة حرارة الماء الخارج – 5 درجة مئوية. على سبيل المثال، إذا كانت درجة حرارة الماء الخارج هي -10 درجة مئوية، تكون درجة حرارة التبخر -15 درجة مئوية. هذا هو الفرق في درجة حرارة تصميم الوحدة. الحد الأدنى لدرجة حرارة الماء الخارج للوحدة هو -65 درجة مئوية.

*لا يُنصح باستخدام محلول ماء جلايكول الإيثيلين عندما تكون درجة حرارة الماء عند مخرج المبخر أقل من -30 درجة مئوية.

مُصمم للعمليات الصناعية الصعبة

مصمم لتوفير تبريد موثوق به في درجات الحرارة المتوسطة والمنخفضة عبر العمليات الصناعية الصعبة.

المعادن غير الحديدية
التبريد لمعالجة المعادن، وصب القوالب، والبثق، والمعالجة الحرارية.
المعالجة الكيميائية
تبريد المفاعل، والتكثيف، والبلورة، وإزالة الحرارة العملية.
الوسطيات الصيدلانية
التبريد المتحكم فيه للتفاعلات والتبلور وتكثيف المذيبات.
معالجة الحبوب والزيوت
تبريد العمليات لمعدات استخراج النفط وتكريره وإنتاجه.
الأطعمة والمشروبات
التبريد لتجهيز الأغذية وإنتاج المشروبات والتخمير ومعدات المعالجة.
تبريد الغاز
تبريد الغازات المضغوطة والغازات المعالجة والضواغط والمبادلات الحرارية الغازية.

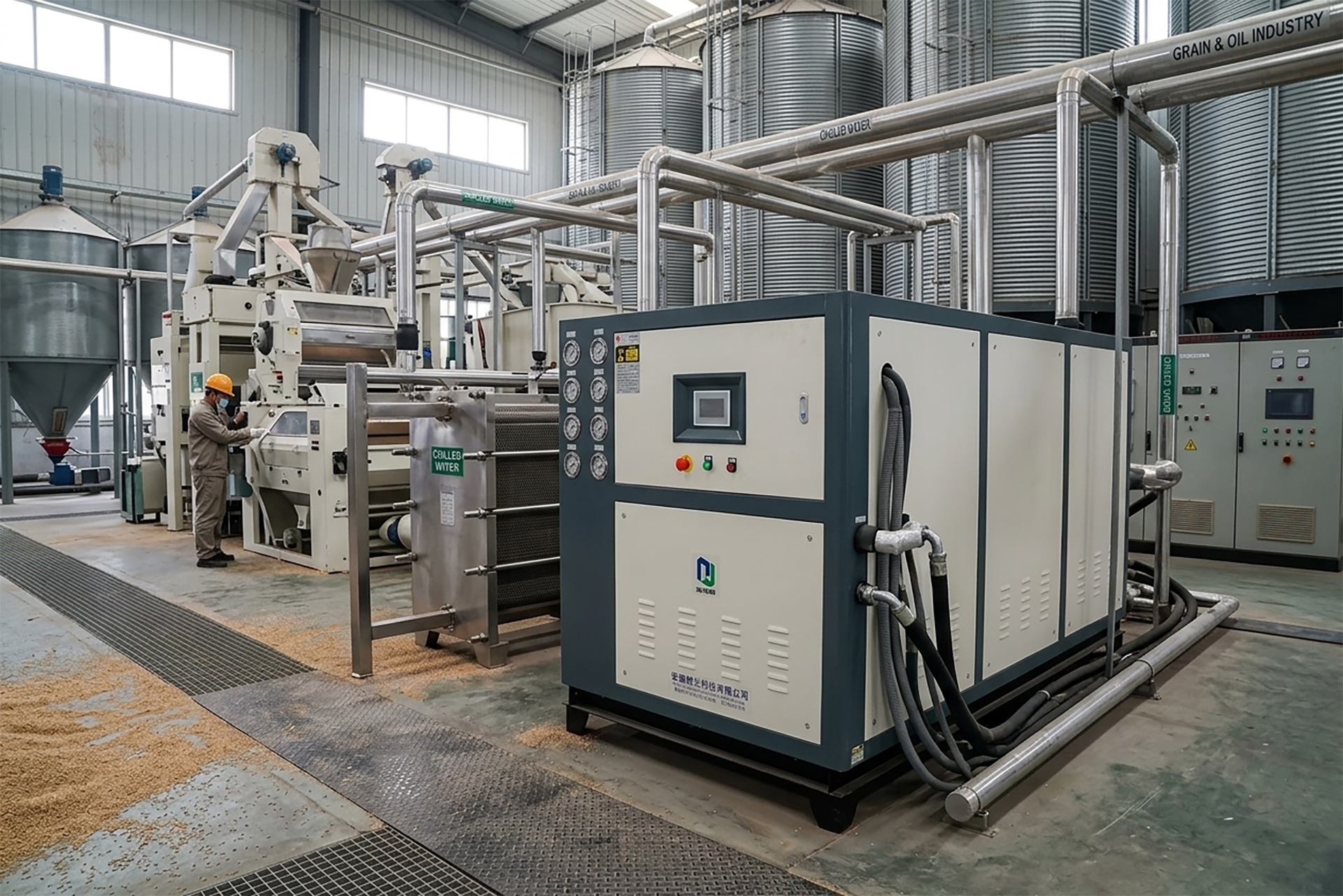

تبريد خط معالجة النفط ----- شاندونغ، الصين

هدف التبريد: -10±1 درجة مئوية

قدرة التبريد: 70 كيلو وات

lykyfccf1789002840

1. ما هو نطاق درجة الحرارة الذي يمكن أن يوفره المبرد؟

يوفر النظام درجات حرارة سائلة مبردة تتراوح من -45 درجة مئوية إلى -10 درجة مئوية، حسب الطراز وظروف التشغيل.

2. ما هي وسيلة التبريد التي يمكن استخدامها؟

يمكن استخدام تركيز مناسب من محلول الماء الجليكول أو محلول كلوريد الكالسيوم لتبريد العمليات في درجات الحرارة المنخفضة.

3. ما الفرق بين الموديلات المبردة بالهواء والمبردة بالماء؟

يستخدم الطراز الذي يتم تبريده بالهواء الهواء المحيط لتبديد الحرارة ولا يتطلب برج تبريد. يستخدم الطراز المبرد بالماء مكثفًا ذو غلاف وأنبوب ويتطلب مصدرًا مناسبًا لمياه التبريد.
