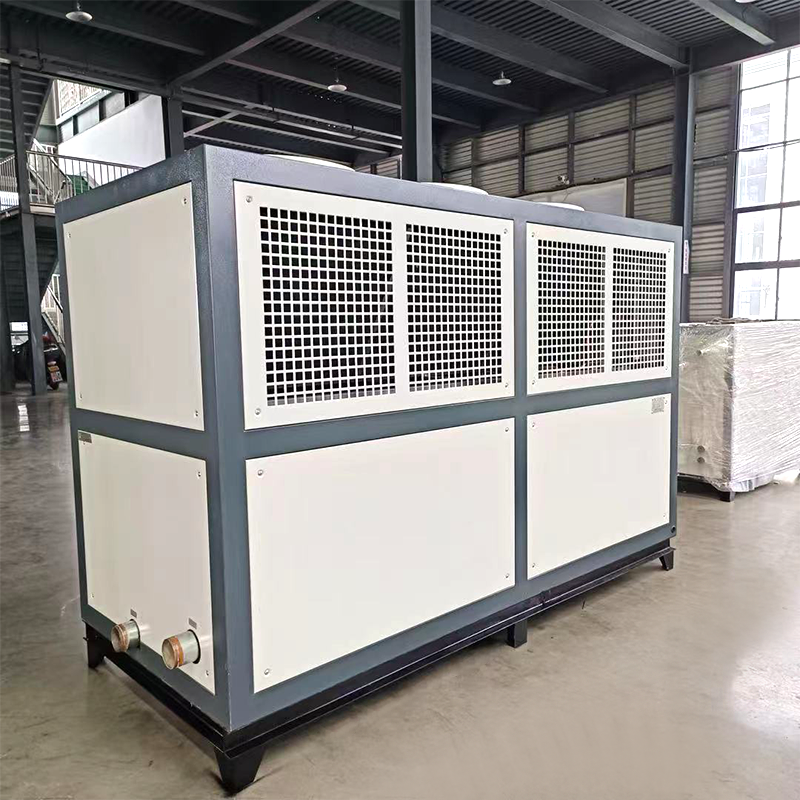

مبرد الزيت بالهواء

درجة حرارة الزيت مستقرة لتصنيع موثوق

تعمل مبردات الزيت المبردة بالهواء من نوران على إزالة الحرارة من زيت التبريد بشكل مستمر والحفاظ على درجة حرارة الزيت الثابتة من 5 درجات مئوية إلى 40 درجة مئوية. ومن خلال التحكم في درجة حرارة الزيت، فإنها تساعد على تقليل التقلبات الحرارية، وحماية المعدات، وإطالة عمر الخدمة، والحفاظ على كفاءة التشغيل الآلي.

الفوائد الرئيسية

التحكم في درجة الحرارة من 5 درجات مئوية إلى 40 درجة مئوية
إزالة الحرارة المستمرة
تشغيل المعدات مستقرة
تصميم مدمج لتبريد الهواء
لا حاجة لبرج تبريد خارجي
يساعد على إطالة عمر خدمة المعدات

اتصل بنا

السابق:لا يوجد منتج سابق التالي:لا منتج لاحق

الوصف
仕様
التطبيق
دراسة حالة
الأسئلة الشائعة

1. عملية التبريد

تبريد الزيت المستمر

يتم تدوير الزيت الساخن الناتج أثناء المعالجة عبر مبرد الزيت، حيث تتم إزالة الحرارة الزائدة. يتم بعد ذلك إرجاع الزيت المبرد إلى المعدات للتحكم المستمر في درجة الحرارة.

مدخل الزيت الساخن
↓
إزالة الحرارة
↓
التحكم في درجة الحرارة
↓
مخرج الزيت المبرد

تساعد هذه الدورة المستمرة في الحفاظ على درجة حرارة ثابتة للمعدات وأداء التشغيل.

2. لماذا مبردات الزيت نوران؟

التحكم الدقيق في درجة الحرارة

يحافظ على زيت التبريد عند درجة الحرارة المطلوبة لتقليل التقلبات الحرارية.

إزالة الحرارة بكفاءة

يزيل الحرارة الناتجة عن المعالجة الآلية والأنظمة الهيدروليكية وأنظمة التشحيم بشكل مستمر.

تصميم مدمج لتبريد الهواء

يستخدم الهواء المحيط لتبديد الحرارة بدون برج تبريد خارجي أو نظام مياه تبريد.

حماية المعدات

تساعد درجة حرارة الزيت المستقرة على تقليل التآكل الناتج عن الحرارة وتدعم عمر خدمة أطول للمعدات.

أداء موثوق

يوفر تبريدًا ثابتًا للتصنيع المستمر والتشغيل الصناعي.

نموذج	نلسف	01LY	02LY	03LY	05LY	08LY	10 لي	12LY	15 ل.ي	20 ل.ي	25 ل.ي	30لي	40لي
سعة التبريد	10³ كيلو كالوري	2.4	4.7	7.6	12	19	25.8	29.3	38.7	51.6	59.2	77.4	103.2
	كيلوواط	2.75	5.5	8.85	14	22.1	30	34.4	45	60	68.8	90	120
ضاغط	الطاقة كيلوواط	0.9	1.77	2.4	4.3	7.6	7.9	8.9	12.5	15.7	17.9	25	31.4
	الكمية	1	1	1	1	1	2	1	3	2	2	2	4
قوة الآلة كاملة	كيلوواط	1.36	2.54	3.4	5.13	7.75	10.59	12.41	15.88	22.24	26.24	31.89	45.01

المبخر	النموذج	أنبوب لوحة خزان المياه، لوحة الفولاذ المقاوم للصدأ
	تدفق المياه	0.5	1	1.4	2.25	4	5	6	8.5	11.2	13	18	22

	البعد الواجهة	DN15	DN25	DN25	DN25	DN40	DN40	DN50	DN50	DN50	DN50	DN65	DN65

مكثف	النموذج	أنابيب نحاس أحمر عالية الكفاءة مغطاة بزعانف من الألومنيوم ودوار خارجي ومروحة منخفضة الضوضاء
	كمية هواء التبريد (م³/ساعة)	1450	2900	3400	5800	9600	13000	17000	21000	26000	31500	34880	48800

قوة المروحة (كيلوواط)		0.08	0.16	0.18	0.32	0.5	0.9	1.2	1.56	1.8	2.34	2.4	3.2

مضخة تداول الزيت	الطاقة كيلوواط	0.37	0.37	0.55	0.55	0.75	0.75	1.1	1.5	2.2	2.2	3	4
	رفع (م)	22	28	28	28	28	28	28	28	28	28	28	28

حجم خزان الزيت	L	30	40	60	100	150	200	320	330	400	500	500	600

البعد	لتر (مم)	700	800	1050	1200	1300	1450	1650	1950	2400	2600	2900	3200
	ث (مم)	550	660	620	660	860	920	920	950	1100	1120	1120	1200
	ح (مم)	990	1300	1300	1300	1300	1760	1800	1860	2000	2000	2000	2100
الوزن (كجم)		80	120	160	200	320	450	660	750	1000	1200	1400	1700
جهاز حماية السلامة	عدم وجود إنذار عكسي الطور، حماية الجهد العالي والمنخفض، حماية التيار الزائد، إنذار نقص المياه، حماية ضد التجمد، حماية من التأخير، إلخ.

ظروف التبريد	مدخل الزيت البارد 12 درجة مئوية، صادرات الزيت البارد؛ درجة الحرارة المحيطة ≥ 35 درجة مئوية

كريوجين	R22 أو (المبردات الأخرى: R407C، R410A، R404A، R134a)

مصدر الطاقة/الجهد	380 فولت/3PH/50 هرتز (الفولتية الأخرى: 460 فولت/3PH/60 هرتز، 220 فولت/3PH/60 هرتز)

ملاحظة:

*تعتمد ظروف قدرة التبريد على: درجة حرارة مخرج الزيت المبرد: 7 درجات مئوية، درجة حرارة عودة الزيت المبرد: 12 درجة مئوية.

* نطاق درجة الحرارة الآمن هو 5 ~ 40 درجة مئوية.

*يمكن تلبية الطلب المخصص.

التطبيق:

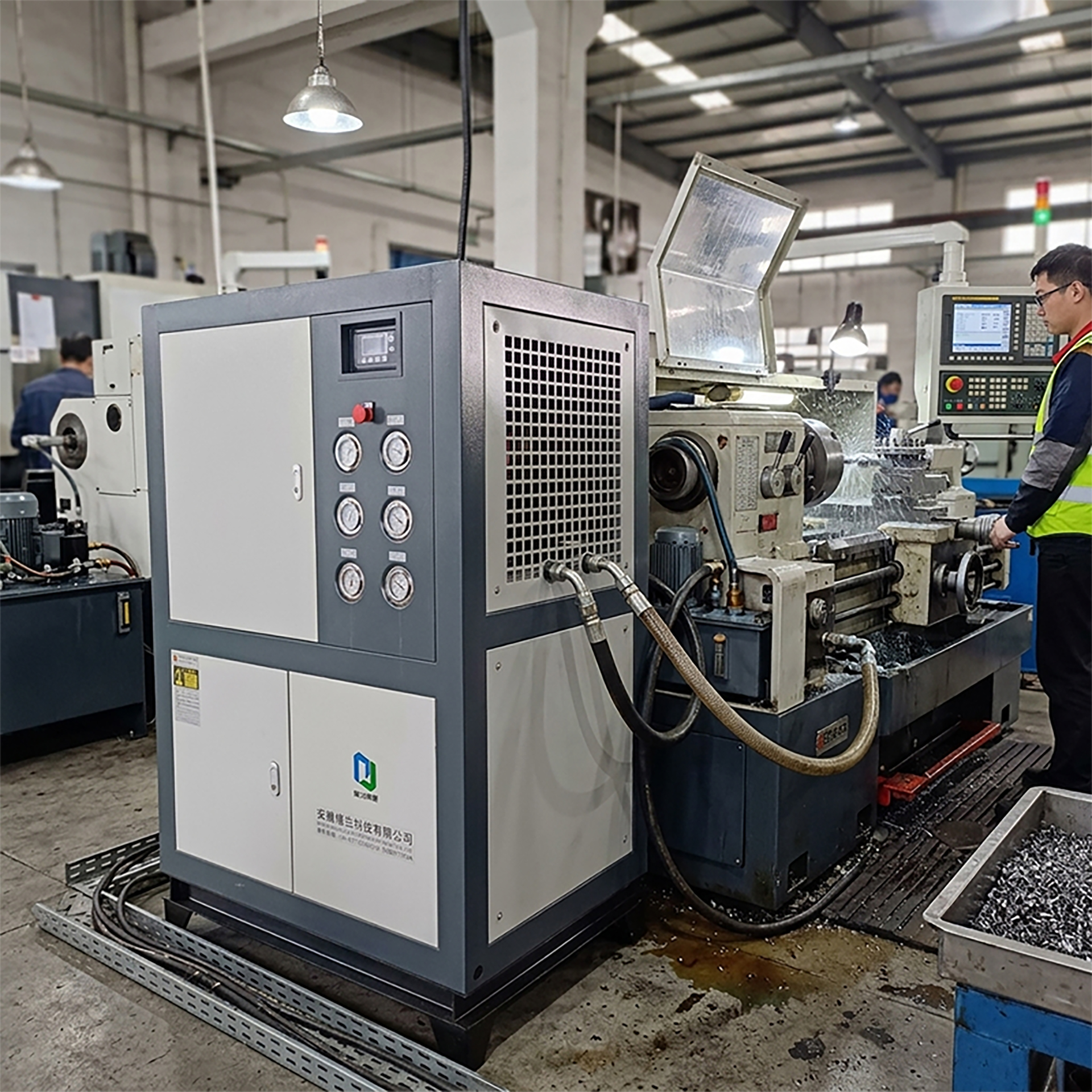

مصنع إنتاج الآلات ------ تشونغتشينغ، الصين

هدف التبريد: 25±2 درجة مئوية

تدفق زيت المعالجة: 50~60 لتر/دقيقة

النتيجة: ضمان التبريد الفعال لعمود دوران مخرطة CNC وسائل القطع المتداول.

uzqslhqx1789001729

يجب تحديد درجة الحرارة الفعلية ومعدل التدفق ووقت الاحتفاظ وفقًا لنوع العصير وتصميم العملية ومتطلبات سلامة الأغذية المعتمدة.

تعتبر مبردات الزيت المبردة بالهواء من نوران مناسبة للمعدات التي تكون فيها درجة حرارة الزيت المستقرة ضرورية للتشغيل الموثوق والتحكم الحراري.

1. مراكز التصنيع باستخدام الحاسب الآلي

يتحكم في الحرارة المتولدة أثناء التشغيل المستمر لدعم التشغيل المستقر للمعدات وأداء التشغيل الآلي.

2. مخارط وآلات الطحن باستخدام الحاسب الآلي

يزيل الحرارة من أنظمة القطع والتشحيم، مما يساعد في الحفاظ على ظروف تشغيل ثابتة.

3. آلات الطحن

يوفر تبريدًا مستقرًا للزيت للمساعدة في التحكم في الحرارة المتولدة أثناء عمليات الطحن عالية السرعة.

4. المكابس الهيدروليكية والمحطات الهيدروليكية

يتحكم في درجة حرارة الزيت الهيدروليكي لتقليل الحرارة الزائدة والحفاظ على الأداء الهيدروليكي الموثوق به.

5. مراكز القطع

يدعم إزالة الحرارة المستمرة من أنظمة القطع أثناء عمليات التصنيع الصعبة.

6. آلات النقش

يساعد في الحفاظ على درجة حرارة الزيت المستقرة أثناء المعالجة الدقيقة لمدة طويلة.

7. أنظمة التشحيم الميكانيكية

يتحكم في درجة حرارة زيت التشحيم لدعم التشحيم المستقر وتقليل التآكل المرتبط بالحرارة.

1. ما هو نطاق درجة الحرارة الذي يمكن لمبرد الزيت التحكم فيه؟

يمكن لمبرد الزيت التحكم في درجة حرارة زيت التبريد من 5 درجات مئوية إلى 50 درجة مئوية، حسب ظروف التشغيل.

2. ما هي المعدات التي يمكن أن تستخدم مبرد الزيت؟

إنها مناسبة لمراكز التصنيع باستخدام الحاسب الآلي، والمخارط، وآلات الطحن، وآلات الطحن، والمكابس الهيدروليكية، وآلات النقش، والمحطات الهيدروليكية، وأنظمة التشحيم.
