التوسع الصناعي المباشر (DX) مكيف الهواء ذو درجة الحرارة والرطوبة الثابتة

تحكم دقيق في درجة الحرارة والرطوبة مع تصميم نظام تقسيم مرن

تم تصميم مكيف الهواء ذو درجة الحرارة والرطوبة الصناعية DX لتوفير تحكم ثابت في درجة الحرارة والرطوبة للبيئات الصناعية والخاضعة للرقابة.

باستخدام نظام التبريد بالتمدد المباشر (DX)، تقوم الوحدة بتبريد الهواء وتكييفه مباشرة دون الحاجة إلى ماء مبرد. يتكون النظام من وحدة تكييف هواء داخلية ووحدة تكثيف خارجية، متصلتين بأنابيب نحاسية للتبريد.

يتوفر كل من تكوينات تبريد الهواء وتبريد الماء لتناسب ظروف التثبيت ومتطلبات التبريد المختلفة.

اتصل بنا

السابق:تبريد الهواء مبرد الهواء الصناعي التالي:لا منتج لاحق

الوصف
仕様
التطبيق
دراسة حالة
الأسئلة الشائعة

1. الميزات الرئيسية

التبريد بالتمدد المباشر (DX). - يقوم المبرد بتبريد الهواء الداخلي مباشرة من خلال ملف المبخر.
التحكم المستمر في درجة الحرارة والرطوبة- وظائف التبريد والتدفئة وإزالة الرطوبة والترطيب المتكاملة.
تصميم نظام الانقسام — يتم توصيل الوحدات الداخلية والخارجية بواسطة أنابيب نحاسية للتبريد من أجل التركيب المرن.
تبريد الهواء أو تبريد المياه — اختيار طريقة التكثيف المناسبة حسب ظروف الموقع.
إمدادات الهواء مستقرة — يوفر هواءًا متحكمًا بدرجة الحرارة والرطوبة بشكل مستمر للبيئات كثيرة المتطلبات.
البناء من الدرجة الصناعية - مصممة للتشغيل المستمر الموثوق به في التطبيقات الصناعية.
التكوين المخصص — يمكن تكوين نطاقات التحكم في سعة التبريد وحجم الهواء ودرجة الحرارة والرطوبة وفقًا لمتطلبات المشروع.

2. تكوين تبريد الهواء أو تبريد الماء

①　نوع تبريد الهواء

تقوم وحدة التكثيف الخارجية بطرد الحرارة مباشرة إلى الهواء المحيط، مما يجعل تركيب النظام سهلاً بدون نظام مياه التبريد.

مناسبة ل: المرافق التي لا تحتوي على أبراج تبريد موجودة أو أنظمة مياه تبريد متداولة.

②　نوع مبرد بالماء

تستخدم وحدة التكثيف مياه التبريد المتداولة لإزالة الحرارة من نظام التبريد، مما يوفر حلاً فعالاً عندما تكون البنية التحتية لمياه التبريد متاحة بالفعل.

مناسبة ل: المنشآت الصناعية التي تحتوي على أبراج تبريد موجودة أو أنظمة مياه تبريد مركزية.

3. مبدأ العمل

يستخدم النظام تكنولوجيا التبريد التوسع المباشر. يدور غاز التبريد بين الوحدات الداخلية والخارجية من خلال أنابيب التبريد النحاسية.

داخل الوحدة الداخلية، يمتص المبرد الحرارة من الهواء من خلال ملف المبخر. يتم بعد ذلك إمداد الهواء المكيف مرة أخرى إلى المساحة الخاضعة للتحكم.

اعتمادا على ظروف التشغيل المطلوبة، يمكن للنظام توفير:

التبريد ← التدفئة ← إزالة الرطوبة ← الترطيب ← التحكم في درجة الحرارة والرطوبة

على عكس أنظمة تكييف الهواء بالمياه المبردة، يقوم نظام DX بإنتاج الهواء البارد المكيف مباشرة بدون دائرة منفصلة للمياه المبردة.

4. لماذا تختار نظام التحكم في درجة الحرارة والرطوبة DX؟

تبريد الهواء المباشر
لا يلزم وجود نظام الماء المبرد. يقوم مبخر DX بتبريد الهواء مباشرة.

تركيب مرن
يسمح التكوين الداخلي والخارجي المقسم بترتيب المعدات وفقًا لتخطيط الموقع.

تكييف هواء كامل
يمكن دمج وظائف التبريد والتدفئة والترطيب وإزالة الرطوبة في نظام واحد.

خيارات التكثيف المرنة
تتوفر تكوينات تبريد الهواء وتبريد الماء لظروف النبات المختلفة.

مصممة للتطبيقات الصناعية
مصممة للتشغيل المستمر حيث يكون استقرار درجة الحرارة والرطوبة أمرًا مهمًا.

نموذج	NLHH	3 واط	5 واط	10 واط	12 واط	15 واط	19 واط	21 واط	24 واط	30 واط	36 واط	40 واط	50 واط	60 واط	75 واط
قدرة التبريد	10M³سعرة حرارية	7.09	11.82	23.65	28.38	35.47	44.93	49.66	56.76	70.95	85.14	94.6	118.25	141.9	177.37
قدرة التبريد	كيلوواط	8.25	13.75	27.5	33	41.25	52.25	57.75	66	82.5	99	110	137.5	165	206.26
آلة خارجية لدرجة الحرارة والرطوبة ثابتة	قوة الضاغط كيلوواط	2.2	3.7	7.4	8.9	11	14	15.4	18.4	22	27	29.4	35.8	45	56
	كمية الضاغط	1	1	2	1	3	3	3	2	3	3	4	4	4	3
	نموذج المكثف	أنبوب نحاسي فعال مع غلاف من رقائق الألومنيوم
	حجم هواء التبريد المكثف	3400	5800	13000	17000	21000	26000	29000	31500	34880	37800	48880	62680	78000	96500
	قوة مروحة تبريد المكثف	0.18	0.32	0.64	1.2	1.56	1.7	1.7	2.34	2.4	2.75	3.2	3.6	6.4	6.6
	إجمالي قوة الماكينة كيلوواط	2.38	4.02	8.04	10.1	12.56	15.7	17.1	20.74	24.4	29.75	32.6	39.4	51.4	62.6
	طويل L (مم)	1200	1200	1430	1430	1650	2000	2000	2600	2800	2800	3200	3200	3800	4000
	عرض واسع (مم)	840	840	910	1000	1000	1000	1000	1140	1140	1400	1400	1400	1400	2000
	الارتفاع العالي (مم)	1350	1350	1560	1560	1600	1600	1600	1600	1650	1650	1650	1650	1650	1700
	وزن الوحدة (كجم)	180	200	450	480	500	650	850	1000	1200	1300	1580	1660	1880	2000
آلة داخلية لدرجة الحرارة والرطوبة ثابتة	حجم هواء المنفاخ	500-1000	800-2500	1500-3800	1500-3800	1600-5500	2000-7800	2500-8800	3000-12000	3500-12000	4500-15000	6000-16500	8000-18000	10000-22000	12000-25000
	قوة المنفاخ كيلووات	0.75	1.1	2.2	3	4	4	5.5	5.5	7.5	7.5	11	11	15	15
	منفاخ ضغط الرياح	600	600	600	600	800	800	800	800	850	850	850	850	850	850
	نموذج المبخر	أنبوب نحاسي فعال مع غلاف من رقائق الألومنيوم
	قدرة التبريد للمبخر	3P	5 ص	10 ص	12 ص	15 ص	19 ص	21 ص	24 ص	30 ص	36 ص	40 ص	50 ب	60 ص	75 ب
	القدرة على تحمل الحرارة (التدفئة الكهربائية PTC) (كيلوواط)	2.2	3	6	6	9	12	12	15	18	22	30	36	40	50
	كمية الترطيب (ترطيب القطب) (كجم)	1.5	3	6	6	8	10	12	13	16	20	22	28	32	41
	طويل L (مم)	2600	2800	3000	3200	3600	3600	3600	3600	3600	3600	3800	3800	3800	3800
	عرض واسع (مم)	1000	1200	1400	1500	1500	1500	1600	1600	1800	1800	1900	1900	1940	1940
	الارتفاع العالي (مم)	1100	1200	1400	1500	1500	1500	1600	1600	1800	1800	1900	1900	1940	1940
	وزن الوحدة (كجم)	280	320	370	450	560	560	680	680	800	800	950	950	1000	1000
جهاز حماية السلامة		عدم وجود إنذار عكسي الطور، حماية الجهد العالي والمنخفض، حماية التيار الزائد، إنذار نقص المياه، حماية ضد التجمد، حماية من التأخير، إلخ.

شروط التقييم:

مدخل/مخرج الماء المبرد: 12 درجة مئوية / 7 درجات مئوية؛ مدخل / مخرج مياه التبريد: 30 درجة مئوية / 35 درجة مئوية؛ المبرد: R22 / R410 / R134a / مبرد اختياري وفقًا لمتطلبات السوق. مصدر الطاقة القياسي هو 380V-50HZ-3P؛ يمكن تخصيص المتطلبات الأخرى.

تتوفر أنواع التكثيف المبردة بالهواء والمبردة بالماء.

مُصمم للمنشآت التي تكون فيها درجة الحرارة والرطوبة وظروف الهواء المستقرة أمرًا بالغ الأهمية للإنتاج أو جودة المنتج أو التحكم البيئي.

متطلبات التحكم في درجة الحرارة والرطوبة العالية
للعملاء الذين يحتاجون إلى الحفاظ على نطاق ثابت لدرجة الحرارة والرطوبة الداخلية لضمان ظروف إنتاج ثابتة وجودة المنتج.
البيئات النظيفة والخاضعة للرقابة
مناسب للمنشآت التي تتطلب ظروف هواء يمكن التحكم فيها وبيئة إنتاج أنظف، حيث يجب تقليل تقلبات درجة الحرارة والرطوبة إلى الحد الأدنى.
إنتاج حساس للرطوبة
مثالي للعمليات أو المواد الحساسة للرطوبة أو الجفاف المفرط أو التغيرات في الرطوبة النسبية.
العمليات الحساسة لدرجة الحرارة
يوصى به لبيئات الإنتاج حيث يمكن أن تؤثر الحرارة الزائدة أو تقلبات درجات الحرارة على أداء المعدات أو استقرار المعالجة أو جودة المنتج.
مناطق الإنتاج والاختبار الدقيقة
مناسب للعملاء الذين يحتاجون إلى ظروف بيئية مستقرة للتصنيع الدقيق أو الاختبار أو الفحص أو العمليات المعملية.
ورش العمل المغلقة وغرف التحكم
حل عملي لمناطق الإنتاج المغلقة حيث لا تستطيع التهوية التقليدية أو مبردات الهواء الصناعية القياسية توفير التحكم الكافي في درجة الحرارة والرطوبة.

يوصى به للعملاء الذين يحتاجون إلى أكثر من مجرد تبريد هواء بسيط - خاصة أولئك الذين يحتاجون إلى التحكم في درجة الحرارة والرطوبة وظروف الهواء لتحقيق إنتاج مستقر.

التطبيق:

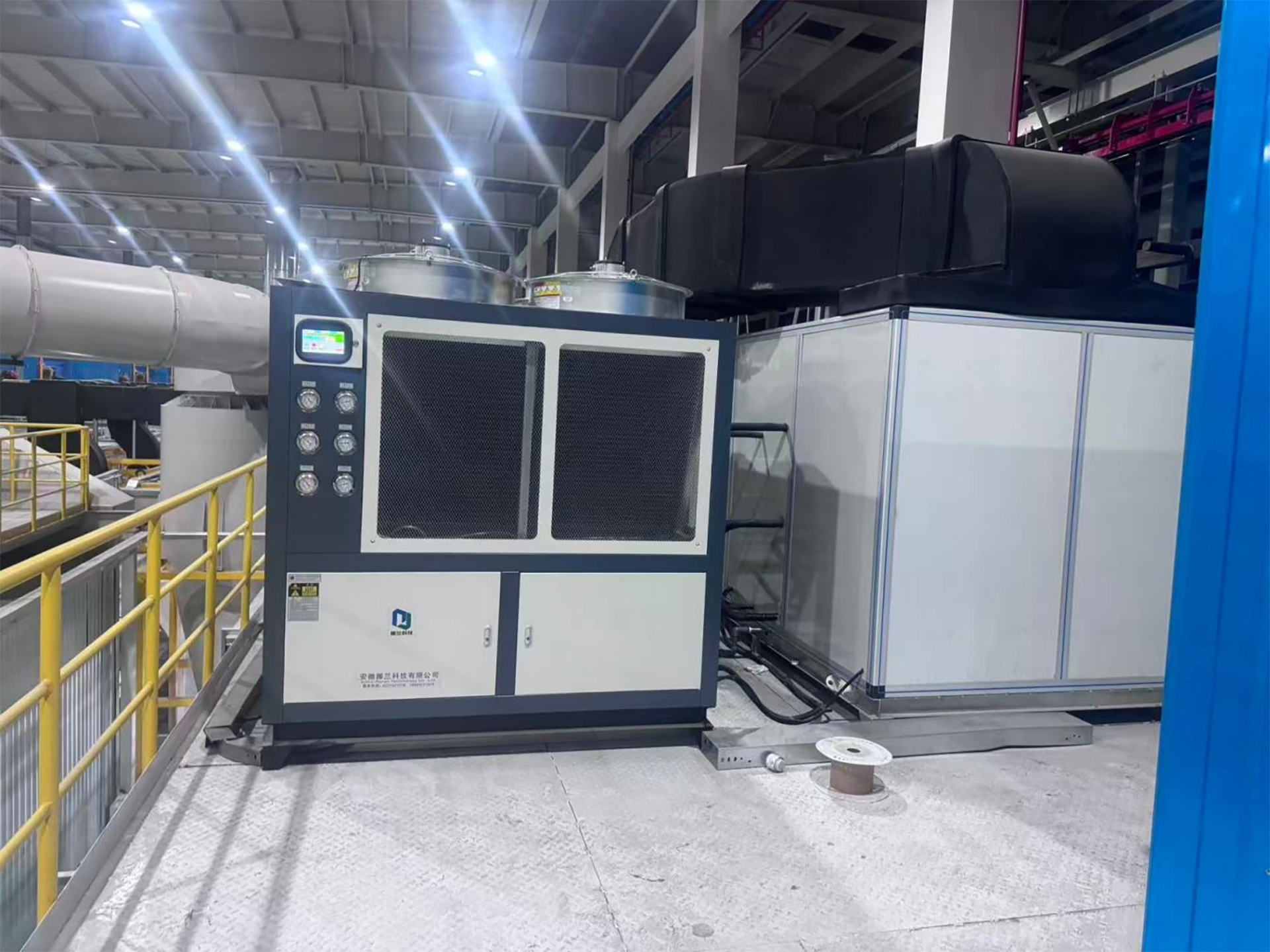

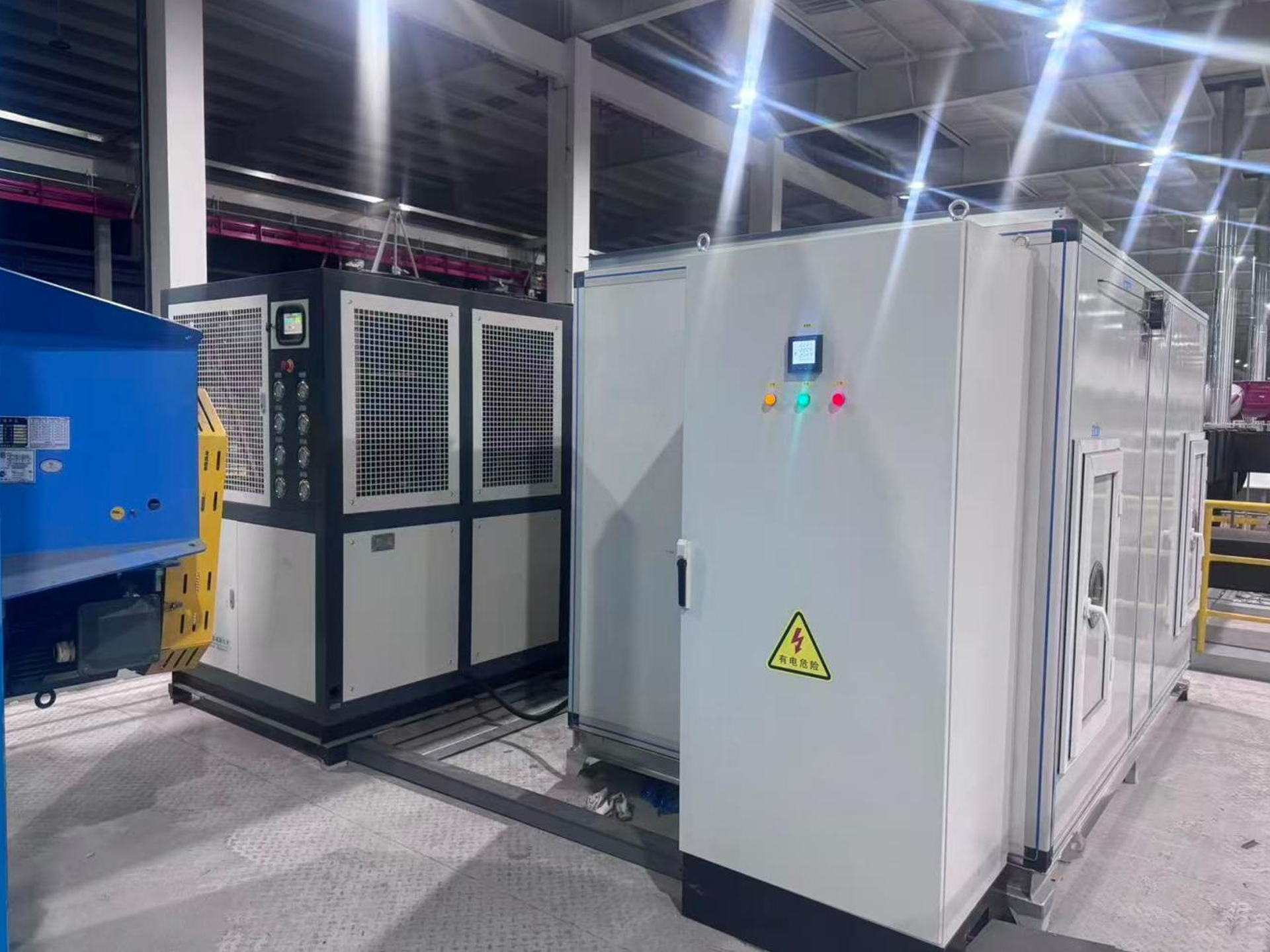

تبريد مصنع مسحوق الطلاء --- في مقاطعة تشجيانغ، الصين

قدرة التبريد: 137.5 كيلو واط

النتيجة:

للحفاظ على مصنع العمل في المصنع في درجة حرارة ورطوبة ثابتة

allijlex1789006712 pkcxovoq1789006713

هل يحتاج النظام إلى ماء مبرد؟
يقوم نظام DX بتبريد الهواء مباشرة من خلال ملف المبخر الداخلي ولا يتطلب دائرة مياه مبردة.
هل النظام متوفر في كلا الإصدارين المبردين بالهواء والمبرد بالماء؟
يتوفر كلا التكوينين وفقًا لبيئة التثبيت والبنية التحتية للتبريد المتوفرة.
كيف يتم توصيل الوحدات الداخلية والخارجية؟
يتم توصيل الوحدات الداخلية والخارجية من خلال أنابيب نحاسية للتبريد، على غرار نظام تكييف الهواء المنفصل.
هل يمكن تخصيص نطاقات درجة الحرارة والرطوبة؟
يمكن تصميم نطاق التحكم وتكوين المعدات وفقًا لمتطلبات التطبيق المحددة.
هل يمكن للوحدة توفير التبريد وإزالة الرطوبة؟
يمكن للنظام دمج وظائف التبريد وإزالة الرطوبة والتدفئة والترطيب للتحكم الشامل في درجة الحرارة والرطوبة.
