مبرد برغي الفيلم المتساقط ذو التردد المتغير

تبريد فعال للأحمال المتغيرة

يجمع مبرد الفيلم اللولبي المتساقط ذو التردد المتغير نوران بين تقنية تبخر الفيلم المتساقط مع ضغط لولبي متغير التردد من أجل تبريد فعال ومرن.

يساعد مبخر الغشاء المتساقط على تقليل شحن مادة التبريد مع الحفاظ على كفاءة نقل الحرارة. يعمل التحكم في التردد المتغير على ضبط قدرة التبريد وفقًا للطلب الفعلي، مما يجعل النظام مناسبًا تمامًا لأحمال التبريد المتغيرة وساعات التشغيل الطويلة.

اتصل بنا

السابق:المبرد بالماء اللولبي المغمور بالمياه التالي:لا منتج لاحق

الوصف
仕様
التطبيق
دراسة حالة
الأسئلة الشائعة

1. المزايا الرئيسية

أ. انخفاض شحن غاز التبريد

يقوم مبخر الغشاء المتساقط بتوزيع مادة التبريد على أنابيب التبادل الحراري، مما يقلل من مخزون مادة التبريد مقارنة بالتصميمات المغمورة بالمياه التقليدية.

ب. نقل الحرارة بكفاءة

تتبخر طبقة رقيقة من مادة التبريد بشكل مستمر فوق سطح التبادل الحراري، مما يدعم نقل الحرارة بكفاءة.

ج. التحكم في السعة المتغيرة

يقوم الضاغط اللولبي ذو التردد المتغير بضبط السعة تلقائيًا وفقًا لحمل التبريد الفعلي، مما يحسن الكفاءة أثناء عملية التحميل الجزئي.

د. التشغيل الصناعي الموثوق

مصممة لأنظمة التبريد الصناعية والمركزية طويلة الأمد مع متطلبات الإنتاج المتغيرة.

2. الفيلم المتساقط مقابل التبخر المغمور

توفر كلتا التقنيتين تبريدًا تبخيريًا فعالاً، لكن أولويات التصميم الخاصة بهما مختلفة.

	فيلم السقوط	غمرت
تصميم المبخر	يشكل المبرد طبقة فوق أنابيب التبادل الحراري	يتم غمر الأنابيب في سائل التبريد
شحن غاز التبريد	أقل	أعلى نسبيا
نقل الحرارة	كفاءة	كفاءة
القدرة على التكيف مع التحميل	ممتاز عند دمجه مع التحكم في التردد المتغير	مناسب تمامًا للتشغيل المستقر عالي التحميل
التركيز النموذجي	الأحمال المتغيرة والكفاءة وتحسين سائل التبريد	أحمال تبريد كبيرة ومستقرة

بالنسبة للمنشآت التي تشهد تغيرات متكررة في الأحمال وساعات تشغيل طويلة، فإن الجمع بين تبخر الغشاء المتساقط وضغط التردد المتغير يمكن أن يوفر حلاً جذابًا بشكل خاص.

3. الميزات الرئيسية

سقوط الفيلم المبخر
ضاغط لولبي متغير التردد
مبادلات حرارية عالية الكفاءة
صمام التوسع الإلكتروني
التحكم الذكي في السعة
الشحن الأمثل لغاز التبريد
التكوين الصناعي المخصص

نموذج	NLSW	310UMD	380JMD	420JMD	460JMD	540JMD	610JMD	700UMD	760UMD	820UMD	1090JMS	1210JMS	13307JMS	16307JMS
قدرة التبريد	كيلوواط	308	379	421	456	544	607	693	763	815	1088	1214	1526	1630
	سعر حراري / ساعة (x10 ^ 4)	26.5	32.6	36.2	39.2	46.8	52.2	59.6	65.6	70.1	93.6	104.4	131.2	140
	ر.ت	88	108	120	130	155	173	198	218	233	311	347	436	466
نسبة كفاءة الطاقة COP		6.25	6.36	6.38	6.36	6.45	6.51	6.66	6.66	6.66	6.45	6.51	6.51	6.66
ضاغط	النموذج	نوع لولبي مزدوج غير متماثل متطور وشبه مختوم
	طاقة مدخلات التبريد	49.3	59.5	66.1	71.7	84.3	93.3	104	115	122	168.6	186.6	230	244
	التبريد التشغيل الحالي	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9
	التحكم في السعة	0-25%-50%-75%-100%(25% لبدء التشغيل)
	عدد الضواغط	1	1	1	1	1	1	1	1	1	2	2	2	2
مكثف	النموذج	نوع غلاف وأنبوب ملولب خارجي فعال
	معدل تدفق مياه التبريد	80	98	110	119	141	158	179	198	211	282	316	396	422
	واجهة أنابيب المياه	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	انخفاض ضغط الماء	50	50	55	55	60	60	60	65	65	65	65	70	70
المبخر	النموذج	نوع الفيلم المتساقط الفعال
	معدل تدفق المبردات	53	65	72	78	94	104	119	131	140	188	208	262	280
	واجهة أنابيب المياه	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	انخفاض ضغط الماء	50	50	55	55	60	60	60	65	65	65	65	70	70
وضع الاختناق		صمام التوسع الإلكتروني
جهاز حماية السلامة		حماية من الجهد العالي والمنخفض، مضاد للتجمد، حماية من الحرارة الزائدة (مزدوج)، صمام الأمان، حماية من الحمل الزائد، تحت الطور، الطور العكسي، تحت الجهد، الجهد الزائد، حماية تدفق المياه، إلخ.
كريوجين		R22
البعد	لتر (مم)	3200	3600	3600	3600	3700	3700	3700	3700	3700	4420	4500	4800	5090
	ث (مم)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1500	1500	1700	1840
	ح (مم)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1751	1960	1980	2040
قيمة الضوضاء	ديسيبل (أ)	67	67	67	68	69	70	70	71	71	71	71	72	72
الجودة الشاملة	كجم	2400	2600	2700	2800	2900	3000	3300	3500	3800	5800	6000	6600	7000
وزن الجري	كجم	2850	3050	3200	3350	3400	3500	3650	3900	4200	6800	7000	7300	7800

شروط التقييم:

مدخل/مخرج الماء المبرد: 12 درجة مئوية / 7 درجات مئوية؛ مدخل/مخرج مياه التبريد: 30 درجة مئوية / 35 درجة مئوية؛ المبرد: R22/ R410/R134a / مبرد اختياري وفقًا لمتطلبات السوق. تم أخذ قياسات الضوضاء على مسافة 2 متر من أمام الوحدة الرئيسية على ارتفاع 1.5 متر، وتم حساب المتوسط من النقاط الأربع (الأمامية والخلفية واليسار واليمين). مصدر الطاقة القياسي هو 380 فولت، 50 هرتز، 3P؛ يمكن تخصيص المتطلبات الأخرى.

يتم اختيار المواصفات النهائية حسب قدرة التبريد وظروف تشغيل المشروع.

1. مصمم لأحمال التبريد المتغيرة

هذا المبرد مناسب بشكل خاص للعملاء الذين:

تشغيل خطوط إنتاج متعددة بجداول زمنية متغيرة
تجربة اختلافات كبيرة في الطلب على التبريد
تشغيل المبردات لفترات طويلة تحت الحمل الجزئي
تتطلب تبريدًا مركزيًا لمناطق الإنتاج المتعددة
التركيز على تقليل تكاليف الطاقة والتشغيل على المدى الطويل

عندما يتغير الطلب على التبريد، يتم ضبط المبرد معه.

2. التطبيقات النموذجية

المعالجة الكيميائية · تصنيع الأدوية · معالجة البلاستيك · الأطعمة والمشروبات · الإلكترونيات · تصنيع السيارات · تبريد العمليات المركزية · مرافق التصنيع الكبيرة

التطبيق:

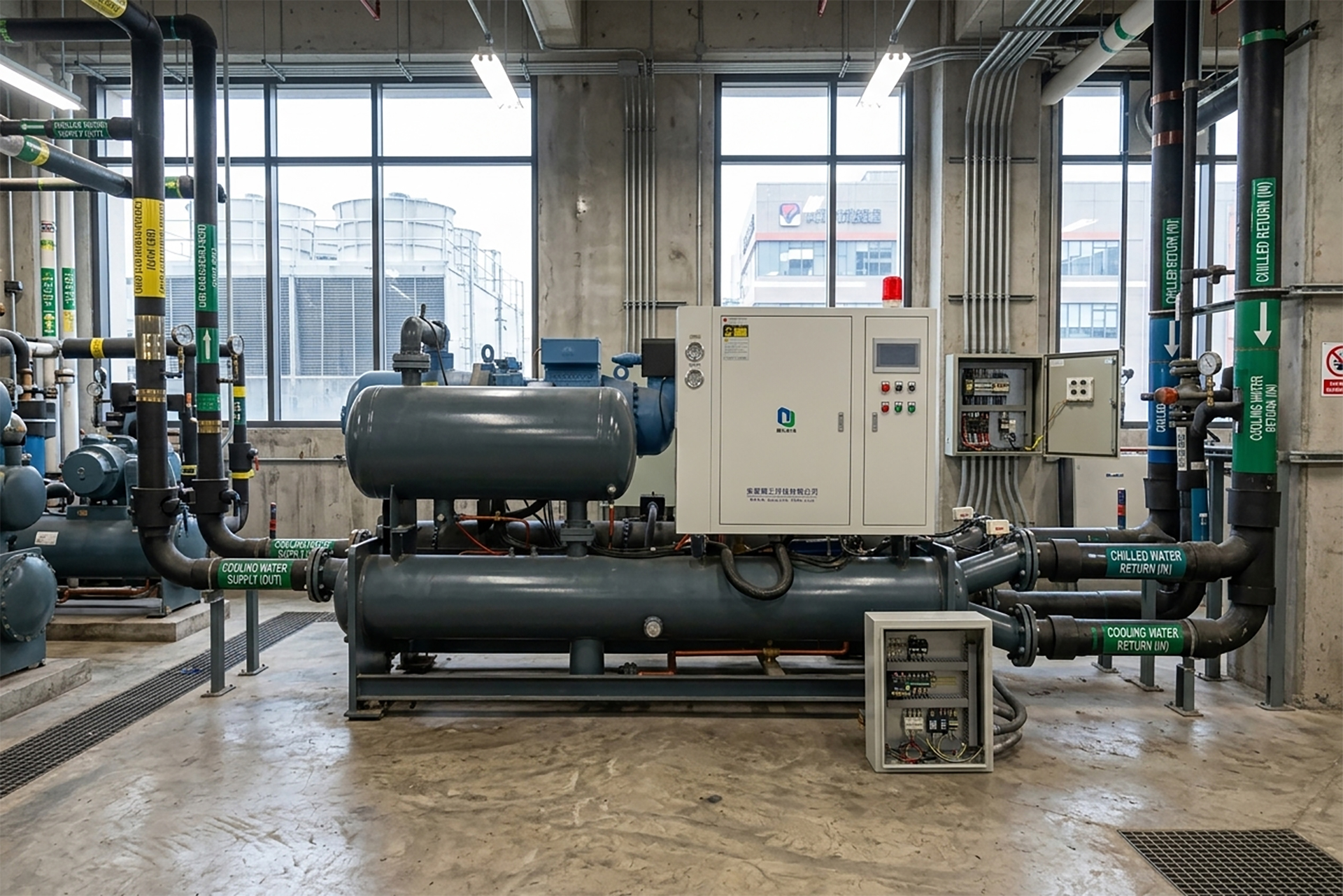

تبريد خط معالجة مصنع الألياف الكيميائية --- في جيانغسو، الصين

سعة التبريد: 233RT

dbzakomk1789007383

1. ما هو مبرد الفيلم المتساقط؟

يستخدم مبرد الفيلم المتساقط المبخر حيث يشكل المبرد طبقة رقيقة فوق أنابيب التبادل الحراري ويتبخر لامتصاص الحرارة. يمكن أن يوفر نقلًا فعالًا للحرارة مع شحن أقل لغاز التبريد.

2. لماذا يتم الجمع بين تبخير الفيلم المتساقط والتحكم في التردد المتغير؟

يركز تصميم الغشاء المتساقط على كفاءة نقل الحرارة وتحسين سائل التبريد، في حين يسمح التحكم في التردد المتغير للضاغط بمطابقة قدرة التبريد مع الحمل الفعلي.

3. فيلم متساقط أم مغمور بالمياه - أيهما أفضل؟

كلاهما لهما مزاياهما. يُعد تساقط الفيلم مناسبًا بشكل خاص عندما يكون شحن غاز التبريد المنخفض وتشغيل التحميل الجزئي المرن أمرًا مهمًا. يمكن أن تكون الأنظمة المغمورة خيارًا ممتازًا لأحمال التبريد الكبيرة والمستقرة.
